Ausstattung und Labore

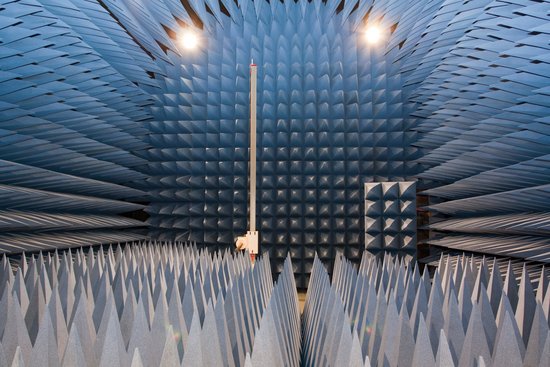

Absorberhalle (Nonconform Semi- und Fully-Anechoic Chamber)

Mit 3m und 5m Messstrecke

Mikrowellentauglich über 100 GHz

Prüflingsdurchmesser <2m; Raumgröße 7x x 13,5m x 6m

koppelbar mit Antennenmessraum

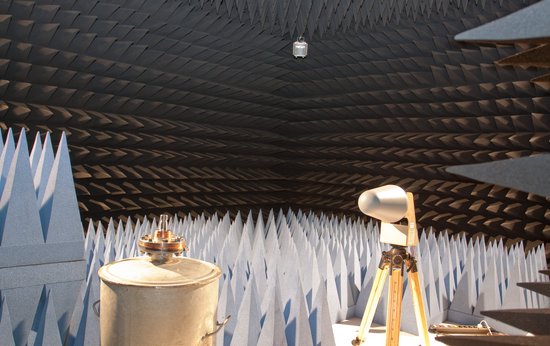

Antennenmessraum

Mikrowellentauglich über 100 GHz

Reflektionsdämpfung besser 60DB ab 5 GHz

Vollklimatisiert

Raumgröße 7m x 6m x 4m


Lotpasten Dispenser

Auflösung 25μm

14000 Dots pro Stunde

Dispensmenge 0.0005-5.0mm^3


Mikroskop Keyence VHX-5000

Vergrößerung 100x - 5000x

von -90° bis +90° schwenkbarer Kopf

3D- und Panorama-Aufnahmen

umfangreiche Bildanalysetools

Aufnahme mit 50 Frames/s

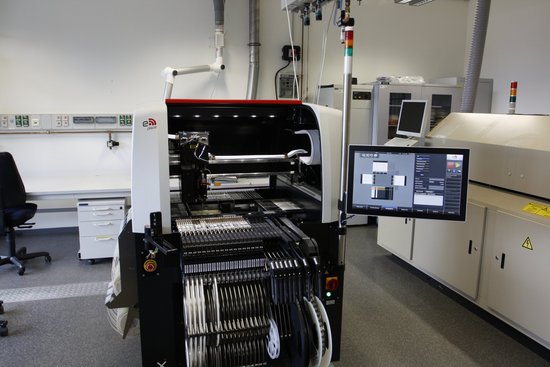

Bestückungsautomat der Firma Essemtec

KOMBINIERTER JET-DISPENSER & BESTÜCKER "FOX" (7.000 BE/h)

MAXIMALE LEITERPLATTENGRÖSSE 406mm x 305mm

LINEARANTRIEBE BESTÜCKGENAUIGKEIT +/- 40µm

DOTGRÖßE DISPENSEN MIN. 284µm

STANDARDRÜSTUNG:     33x  E6-REIHE 0603 KONDENSATOREN

                                              75x  E12-REIHE 0603 WIDERSTÄNDE


Rehm Lötstrasse Vision XC

Stiftkettentransport

65 mm bis 450 mm Leiterplattenbreite

Löten unter Stickstoff Atmosphäre

5 Heizzonen und 1 Kühlzone

Kondensatfalle


Strukturierungslaser

Auflösung 25 μm

Genauigkeit 2 μm

Laserpulsfrequenz

IR-Laser


Sieb- und Schablonendrucker EKRA E2

Schablonendruck (z.B. Lötpaste)
Schnellspannrahmen Quadroflex Typ 13402 oder 13135 (720x584mm)
Rakelbereich 648x480mm

Siebdruck (z.B. LTCC-Pasten)
Siebgröße 620x740mm
Druckbereich 379x450mm

Ausrichtung mittels hochauflösender Kameras
Ausrichtungsgenauigkeit +/+10
μm
