Ausstattung und Labore
![](/fileadmin/_processed_/7/6/csm_Absorberraum_7353_bdcc66c587.jpg)

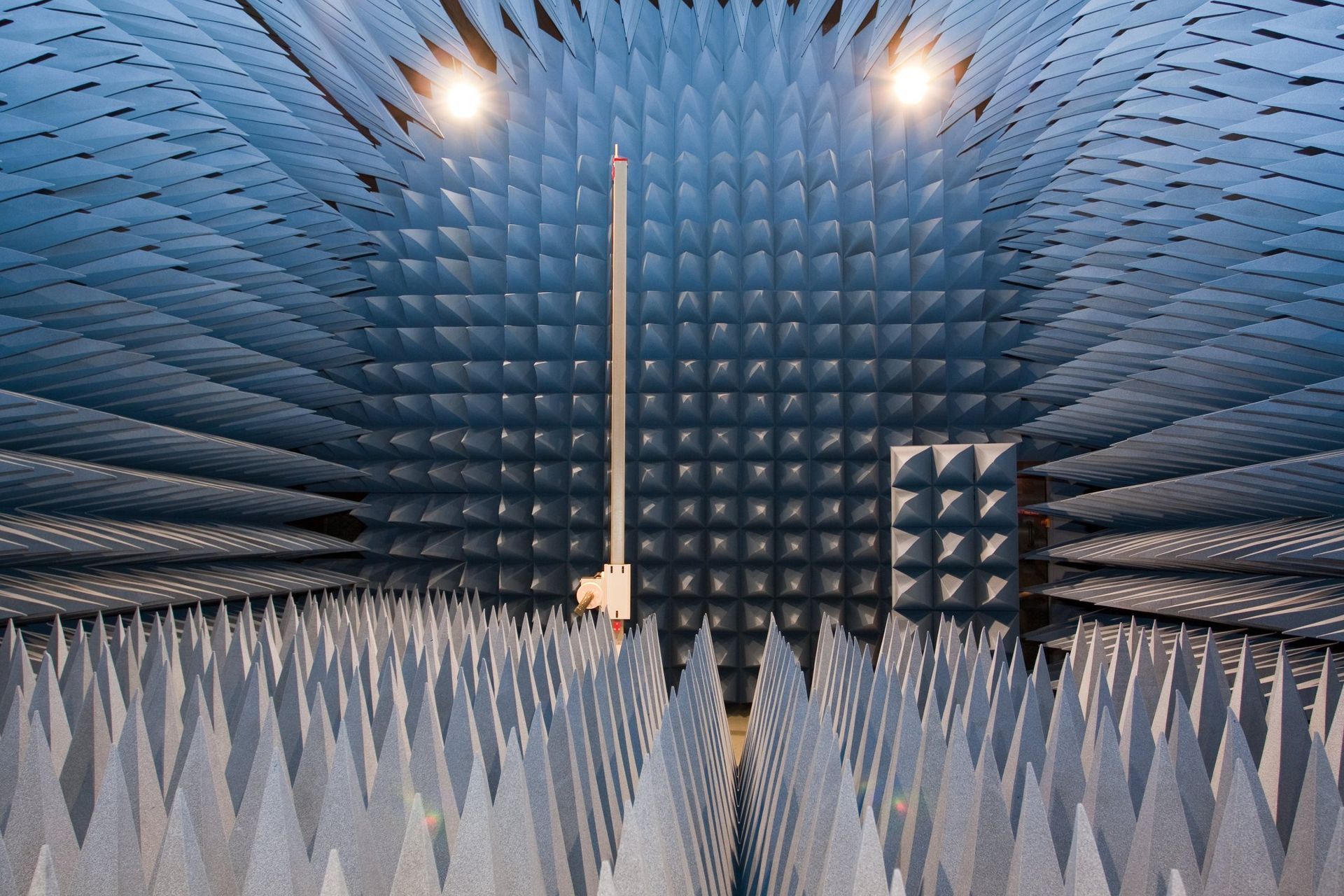

Absorberhalle (Nonconform Semi- und Fully-Anechoic Chamber)
Mit 3m und 5m Messstrecke
Mikrowellentauglich über 100 GHz
Prüflingsdurchmesser <2m; Raumgröße 7x x 13,5m x 6m
koppelbar mit Antennenmessraum
![](/fileadmin/_processed_/4/2/csm_Antennenmessraum_7347_6cabf3e42f.jpg)

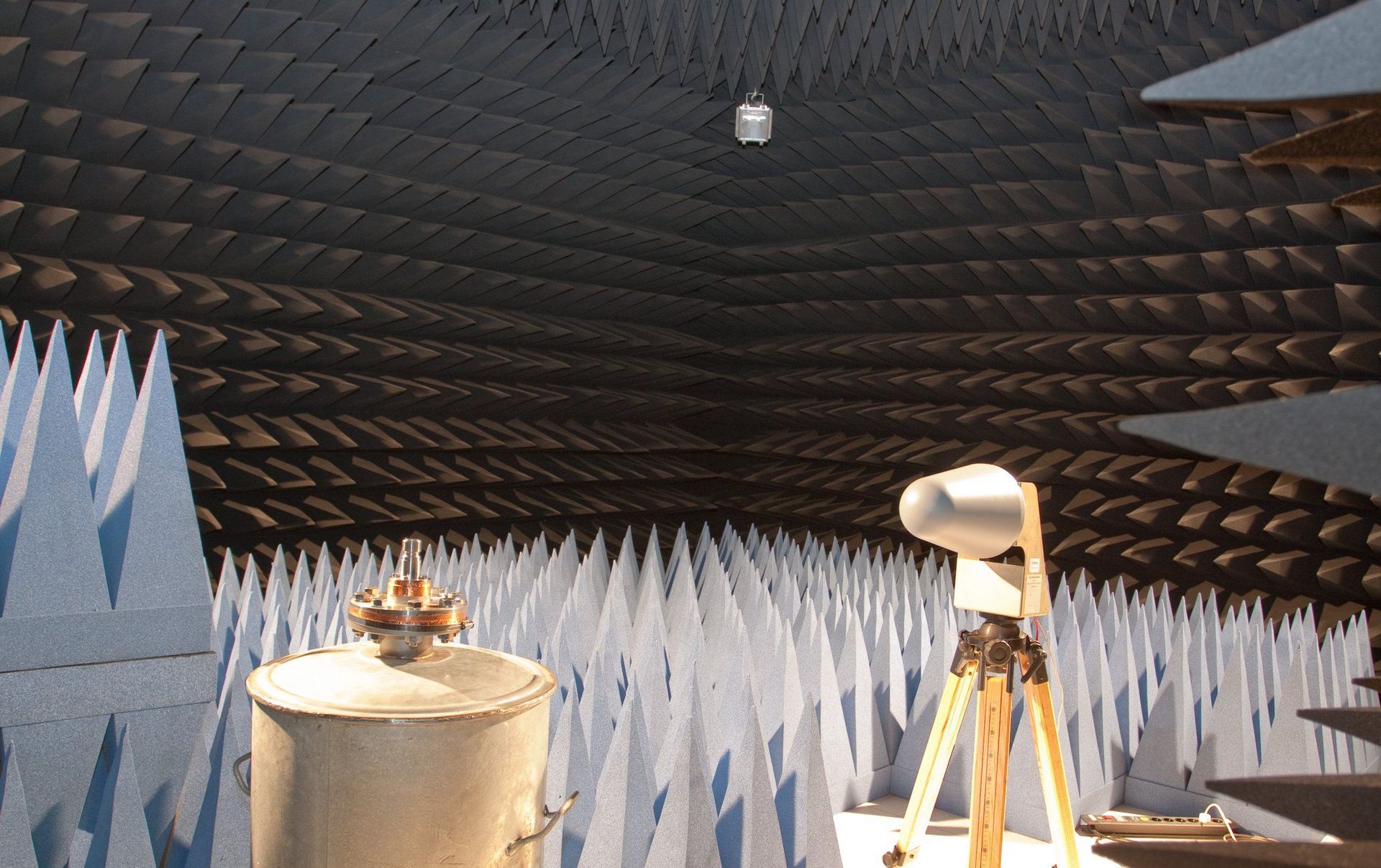

Antennenmessraum
Mikrowellentauglich über 100 GHz
Reflektionsdämpfung besser 60DB ab 5 GHz
Vollklimatisiert
Raumgröße 7m x 6m x 4m
![](/fileadmin/content/Fakultaet_fuer_Elektrotechnik_und_IT/ETIT_Professuren/EST/AUSSTATTUNG/Dispenser_7378_scaled.jpg)
Lotpasten Dispenser
Auflösung 25μm
14000 Dots pro Stunde
Dispensmenge 0.0005-5.0mm^3
![](/fileadmin/content/Fakultaet_fuer_Elektrotechnik_und_IT/ETIT_Professuren/EST/AUSSTATTUNG/Mikroskop_klein_scaled.png)
Mikroskop Keyence VHX-5000
Vergrößerung 100x - 5000x
von -90° bis +90° schwenkbarer Kopf
3D- und Panorama-Aufnahmen
umfangreiche Bildanalysetools
Aufnahme mit 50 Frames/s
![](/fileadmin/_processed_/e/d/csm_Fox_7ec397fe14.jpg)
Bestückungsautomat der Firma Essemtec
KOMBINIERTER JET-DISPENSER & BESTÜCKER "FOX" (7.000 BE/h)
MAXIMALE LEITERPLATTENGRÖSSE 406mm x 305mm
LINEARANTRIEBE BESTÜCKGENAUIGKEIT +/- 40µm
DOTGRÖßE DISPENSEN MIN. 284µm
STANDARDRÜSTUNG: 33x E6-REIHE 0603 KONDENSATOREN
75x E12-REIHE 0603 WIDERSTÄNDE
![](/fileadmin/_processed_/b/5/csm_Reflowofen_7394_scaled_b2b4575dce.jpg)
Rehm Lötstrasse Vision XC
Stiftkettentransport
65 mm bis 450 mm Leiterplattenbreite
Löten unter Stickstoff Atmosphäre
5 Heizzonen und 1 Kühlzone
Kondensatfalle
![](/fileadmin/content/Fakultaet_fuer_Elektrotechnik_und_IT/ETIT_Professuren/EST/AUSSTATTUNG/LPKF_Laser_scaled.jpg)
Strukturierungslaser
Auflösung 25 μm
Genauigkeit 2 μm
Laserpulsfrequenz
IR-Laser
![](/fileadmin/content/Fakultaet_fuer_Elektrotechnik_und_IT/ETIT_Professuren/EST/AUSSTATTUNG/Pastendrucker_klein_scaled.png)
Sieb- und Schablonendrucker EKRA E2
Schablonendruck (z.B. Lötpaste)
Schnellspannrahmen Quadroflex Typ 13402 oder 13135 (720x584mm)
Rakelbereich 648x480mm
Siebdruck (z.B. LTCC-Pasten)
Siebgröße 620x740mm
Druckbereich 379x450mm
Ausrichtung mittels hochauflösender Kameras
Ausrichtungsgenauigkeit +/+10 μm
